Energilagringsanslutningar - Högspänning och högströmlösningar
Vad är energilagringskontakter?
Energilagringsanslutningar ärhög - spänning, Hög - Aktuella elektriska kontakterDesignad för litiumbatteripaket, energilagringssystem (ESS), elfordon (EV), UPS och förnybara energilösningar. Till skillnad från standardkraftsanslutningar är dessa kontakter optimerade för 1000V hög - spänningsöverföring och 100A - 350A stora strömbelastningar, vilket erbjuder säkra, vattentäta och pålitliga anslutningar i krävande applikationer.
Med IP67 -tätning, låg kontaktmotstånd Radsok -teknik och färg - kodad säkerhetsdesign (svart/orange), säkerställer våra kontakter stabil kraftöverföring samtidigt som du minimerar kraftförlust - vilket gör dem idealiska för EV -batterier, solenergilagring och industriella kraftsystem.
Produktkategorier

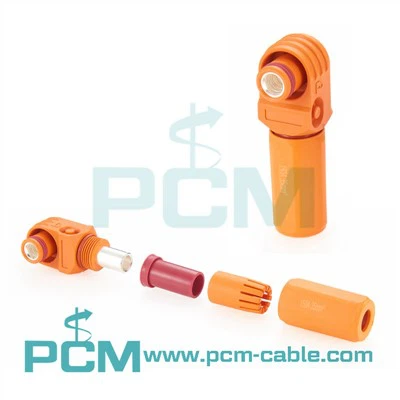

Plug - Energy Storage -kontakter
-
Manliga kontakter utformade för att para med motsvarande uttag
-
Betygsström: 100A, 120A, 150A, 200A, 350A
-
Cross - Avsnitt av tråd: 16mm², 25mm², 35mm², 50mm², 120mm²
-
Finns i svart (BL) och orange (eller)
Socket - Energy Storage -kontakter
Panelmonterade behållare i 6mm, 8mm och 12mm radsokstorlekar
Betygsström: 100A, 120A, 150A, 200A, 350A
Finns i svart (BL) och orange (eller)
Tekniska specifikationer
Pluggserie
| Modell |

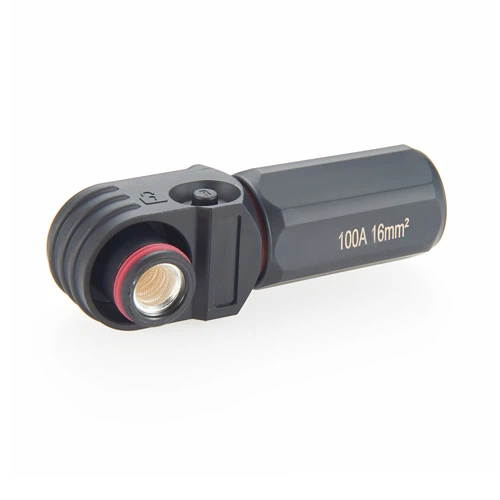

PCM-100A
|
PCM-120A
|
PCM-150
|

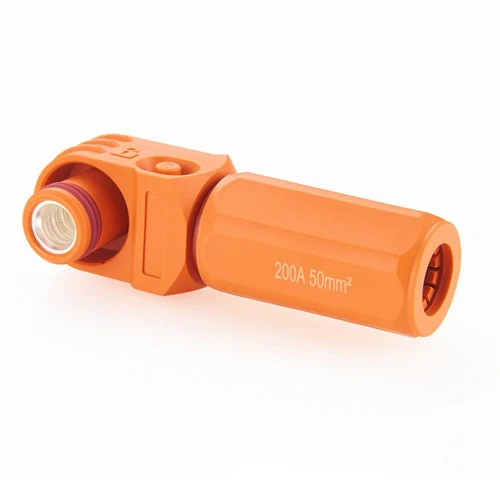

PCM-200
|

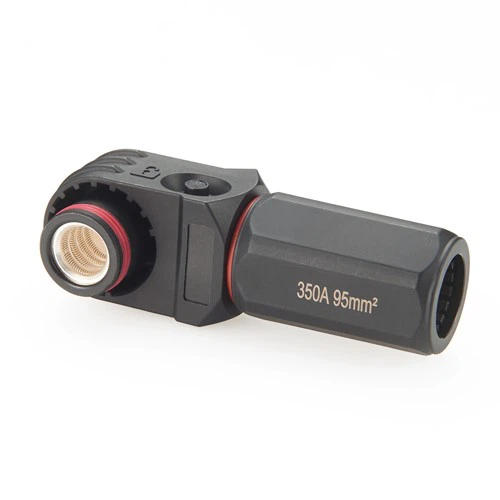

PCM-350A
|
| produkt |
 |
 |
 |
 |
 |
|
|
100A | 120A | 150A | 200A | 350A |
| Betygsspänning | 1000V | 1000V | 1000V | 1000V | 1000V |
| Dielektrisk styrka | 3000V DC | 3000V DC | 3000V DC | 3000V DC | 3000V DC |
|
|
6mm | 6mm | 8mm | 8mm | 12mm |
| Trådstorlek | 16mm² (6 AWG) |
|
|
|
120mm² (4/0 AWG) |
| Färgalternativ | BL / eller | BL / eller | BL / eller | BL / eller | BL / eller |
| Parningscykler | 1000 gånger | 1000 gånger | 1000 gånger | 1000 gånger | 1000 gånger |
| Vattentät betyg | IP67 | IP67 | IP67 | IP67 | IP67 |
| Operativ temp. | -40 examen till +125 grad | -40 examen till +125 grad | -40 examen till +125 grad | -40 examen till +125 grad | -40 examen till +125 grad |
Uttagsserie
| Modell |
PCM - S-6
|
PCM - S-8
|
PCM - S-12
|
| produkt |
 |
 |
 |
|
|
100A / 120A | 150A / 200A | 350A |
| Betygsspänning | 1000V | 1000V | 1000V |
| Dielektrisk styrka | 3000V DC | 3000V DC | 3000V DC |
|
|
6mm | 8mm | 12mm |
| Trådstorlek | 16–25mm² (6–4 AWG) |
|
|
| Kompatibel | PCM-100A / 120A | PCM-150A / 200A | PCM-350A |
| Panelklipp - ut | 18 mm | 22mm | 27mm |
| Färgalternativ | BL / eller | BL / eller | BL / eller |
| Parningscykler | 1000 gånger | 1000 gånger | 1000 gånger |
| Vattentät betyg | IP67 | IP67 | IP67 |
| Operativ temp. | -40 examen till +125 grad | -40 examen till +125 grad | -40 examen till +125 grad |

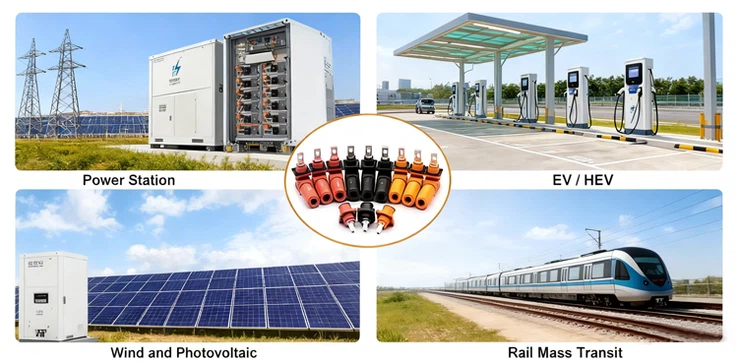

Ansökningar
Energilagringssystem (ESS)
Energilagringsanslutningar används ofta i batterilagringssystem, vilket säkerställer säkra, höga - ström och stabil kraftöverföring mellan litiumbatterimoduler.
Solkraftverk
För Solar Energy Storage -kontakter möjliggör de tillförlitliga anslutningar mellan solbatteribanker, inverterare och distributionsenheter, vilket optimerar förnybar kraftanvändning.
Industriell maktdistribution
Vid industriell energilagring och automatisering hanterar dessa IP67 -vattentäta anslutningar höga belastningar medan de stöder säkert underhåll och modulär kraftfördelning.
Elektriska fordon (EV)
I EV -batterianslutningar ger dessa höga - spänningsanslutningar säkra, vattentäta och vibration - resistenta anslutningar för elbilbatteripaket och drivsystem.
PS & Data Centers
Högströmbatterianslutningar spelar en viktig roll i UPS- och datacenter, vilket ger oavbruten säkerhetskopiering och minskning av driftstopp.
Marine & Off - Grid Systems
De är utformade som hållbara vattentäta energilagringsanslutningar och ger tillförlitlig kraft i båtar, husvagnar och av - Solarlagringsapplikationer.
Vanliga frågor - Vanliga frågor
F1: Vad är skillnaden mellan de svarta och orange kontakterna?
A1: Funktionellt är de desamma. Färgkodningen (BL/eller) används för att skilja spänningsnivåer och polaritet, vilket förhindrar felaktig anslutning i hög - spänningssystem.
F2: Är dessa kontakter vattentäta?
A2: Ja, alla våra energilagringskontakter är IP67 -klassade, vilket ger dammtät och vattentät skydd för utomhus- och industriella miljöer.
F3: Kan jag använda dessa kontakter med litiumbatteripaket?
A3: Absolut. De används allmänt i lagringssystem för litiumbatteri, EV -batteripaket och lagring av förnybar energi.
F4: Vad stöds den maximala strömmen?
A4: Serien täcker 100A upp till 350A, beroende på modell och trådstorlek.
