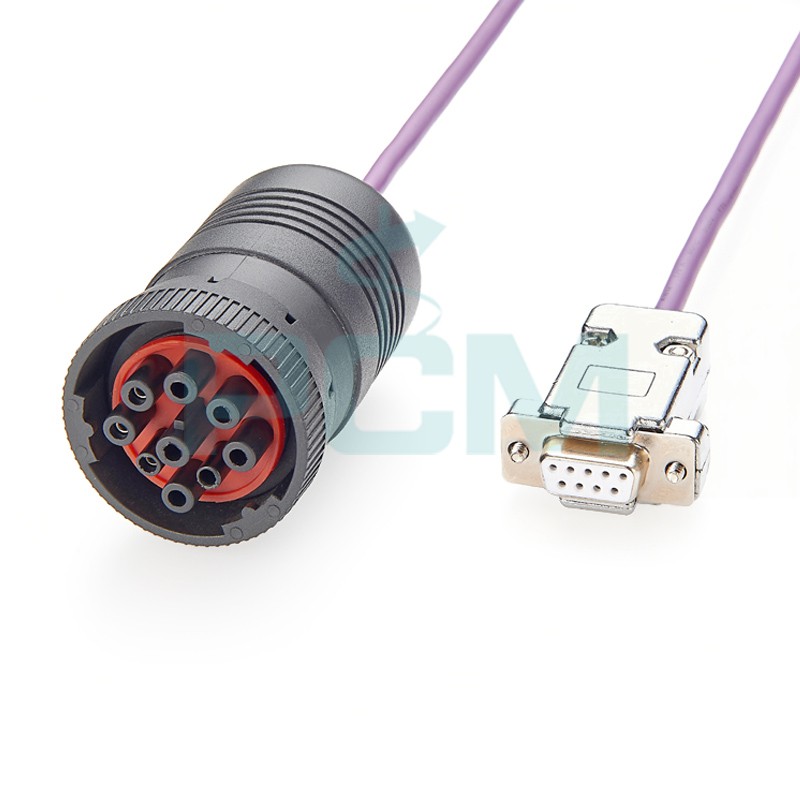

CAN-kabel J1939 Typ 1 DEUTSCH-kontakt till DSub
CAN-kabel J1939 Typ 1 DEUTSCH-kontakt till DSub ger en pålitlig CAN-kabellösning för diagnostik och kommunikation för tunga fordon för SAE J1939-protokolltillämpningar.
Specifikationer
| Produktnamn | CAN till J1939 Kabel Typ 1 med DEUTSCH-kontakt |
| Kompatibel med | Peak-system IPEK-003009 |
| Teckning nummer. | PCM-CAN-004 |
| Kabellängd | 1m eller anpassad |
| Kontakt 1 | 9-stift D-Sub-uttag |
| Kontakt 2 | 9-polig DEUTSCH-kontakt (J1939 typ 1 eller 2) |
| Terminatorer | Nej |
| Datahastighet | 250 kbs |
| Trådmätare | 24AWG (på engelska) |
| Kabeldiameter | 4,8±0,2 mm |
| Kabeljacka | PVC, lila, UL2464, flamskyddsmedel |
| Isolering | Elektronisk flexibel polyetenisolering |
| Skydda | Förtennad kopparskärm för överlägsen signalintegritet |
| DB9 pluggskal |
9P zinklegering förkromad plätering
|
| Skruva |
korta skruvar #4-40
|
Användande
- J1939 DEUTSCH-kontakt: Används för att ansluta till J1939-systemenheter eller noder i tunga fordon (såsom entreprenadmaskiner, traktorer, jordbruksmaskiner, etc.), vilket ger ett fysiskt gränssnitt och elektrisk anslutning.
- DB9-kontakt: Används vanligtvis för att ansluta CAN-linjer till CAN-gränssnittsenheter, såsom PEAK CAN-gränssnittskort eller andra CAN-analysatorer, för datainsamling, analys och diagnos.
Ansökningar
-
Tunga fordonsindustri: CAN-J1939 Adapter Kablar kan användas i entreprenadmaskiner, traktorer, jordbruksmaskiner, etc.
-
Diagnostisk utrustning: CAN-kabel J1939 kan användas för realtidsdataövervakning och feldiagnos.
-
CAN-busapplikation: CAN-kabel J1939 stöder krav på höghastighets- och högstabilitetsdataöverföring.
FAQ
F: Vad är skillnaden mellan J1939 typ 1 och typ 2?
S: Den största skillnaden mellan typ 1 och typ 2 av J1939-kontakter är deras fysiska kompatibilitet och kommunikationshastigheter som stöds. Typ 1 honkontakter kan endast sättas in i typ 1 hankontakter, medan typ 2 honkontakter är bakåtkompatibla och kan sättas in i typ 1 och typ 2 hankontakter. Dessutom är typ 1-kontakter tillämpliga på SAE J1939-13-standarden och stöder kommunikationshastigheter på upp till 250K bitar/sekund, medan typ 2-kontakter är tillämpliga på SAE J1939-14-standarden, vilket ger stöd för 500K bitar/sekund kommunikationshastigheter.
Populära Taggar: kan kabel j1939 typ 1 tysk kontakt till dsub, leverantörer, tillverkare, anpassade, grossist, offert, gratis prov
